WO2007108514A1

Glass plate having antibacterial film, method of producing the same and article having the glass plate

Abstract

It is intended to provide a glass plate having an antibacterial film which is equipped with an antibacterial film scarcely showing an interference color due to reflection. It is also intended to provide a method of producing a glass plate, which is a large-sized glass plate having an antibacterial film formed thereon and shows an improved mechanical durability of the antibacterial film, in a large amount at a low cost. This glass plate having an antibacterial film is produced by forming an antibacterial film having a film thickness of 2 nm or more but not more than 100 nm on a glass plate either directly or via an undercoat film. The antibacterial film is formed by the heat decomposition method which comprises supplying a film-forming gas onto the surface of a glass plate, which has been maintained at such a temperature as allowing the decomposition of the film-forming gas or higher, or onto the surface of a glass ribbon in the course of producing a glass plate.

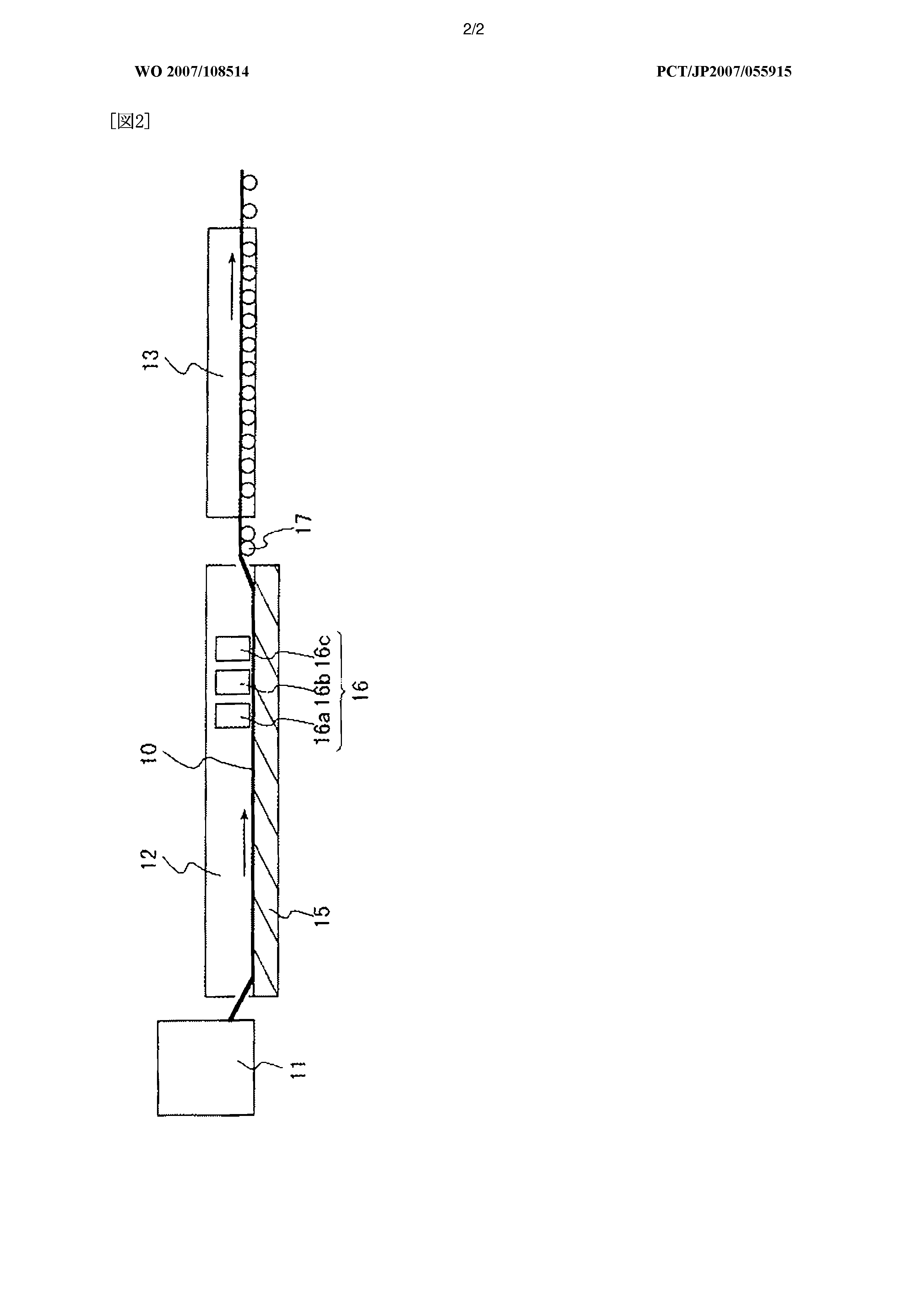

WO2007108514A1, drawing sheet 1
Sheet 1 of 4

Term

No projected expiry on record.

  1. Priority
  2. Filed
  3. Published
  4. Today

24 claims: 23 independent, 1 dependent

  1. 1
    請求の範囲 [1] ガラス板上に、直接又は下地膜を介した抗菌膜を備える抗菌膜付きガラス板であつ て、前記抗菌膜の膜厚が 2nm以上 lOOnm以下である抗菌膜付きガラス板。
  2. 2
    [2] 前記抗菌膜の抗菌性能が、抗菌製品技術協議会が定める光照射フィルム密着法 に基づき 10 μ WZcm 2 の光量の紫外光を 24時間照射した後の黄色ブドウ球菌また は大腸菌の菌数を、光照射前の菌数に対して 1Z100以下に減少させる抗菌性能で ある請求項 1に記載の抗菌膜付きガラス板。
  3. 3
    [3] 前記抗菌膜の抗菌性能が、抗菌製品技術協議会が定める光照射フィルム密着法 に基づき 10 μ WZcm 2 の光量の紫外光を 8時間照射した後の黄色ブドウ球菌または 大腸菌の菌数を、光照射前の菌数に対して 1Z100以下に減少させる抗菌性能であ る請求項 1に記載の抗菌膜付きガラス板。
  4. 4
    [4] 前記抗菌膜の抗菌性能が、 lOOOLxの光量の白色蛍光灯を 24時間照射した後の 黄色ブドウ球菌または大腸菌の菌数を、光照射前の菌数に対して 1Z100以下に減 少させる抗菌性能である請求項 1に記載の抗菌膜付きガラス板。
  5. 5
    [5] 前記抗菌膜の抗菌性能が、 500Lxの光量の白色蛍光灯を 24時間照射した後の 黄色ブドウ球菌または大腸菌の菌数を、光照射前の菌数に対して 1Z100以下に減 少させる抗菌性能である請求項 1に記載の抗菌膜付きガラス板。
  6. 6
    [6] 前記抗菌膜の抗菌性能が、 250Lxの光量の白色蛍光灯を 24時間照射した後の 黄色ブドウ球菌または大腸菌の菌数を、光照射前の菌数に対して 1Z100以下に減 少させる抗菌性能である請求項 1に記載の抗菌膜付きガラス板。
  7. 7
    [7] 前記抗菌性能が、黄色ブドウ球菌又は大腸菌の菌数を、 1Z10000以下に減少さ せる抗菌性能である請求項 1に記載の抗菌膜付きガラス板。
  8. 8
    [8] 前記抗菌膜の膜厚が、 5nm以上 80nm以下である請求項 1に記載の抗菌膜付きガ ラス板。
  9. 9
    [9] 前記抗菌膜の膜厚が、 25nmを超え 70nm未満である請求項 1に記載の抗菌膜付 きガラス板。
  10. 10
    [10] 前記抗菌膜の主成分が、酸化チタン、窒素ドープ酸ィ匕チタン、酸窒化チタンおよび 窒化チタン力 なる群力 選択される 1種である請求項 1に記載の抗菌膜付きガラス 板。
  11. 11
    [11] 前記抗菌膜の主成分が、窒素ドープ酸ィ匕チタンである請求項 10に記載の抗菌膜 付きガラス板。
  12. 12
    [12] 請求項 1に記載の抗菌膜付きガラス板の製造方法であって、前記抗菌膜を熱分解 法により形成する抗菌膜付きガラス板の製造方法。
  13. 13
    [13] 前記抗菌膜を、被膜形成ガスが分解する温度以上に保持されたガラス板表面また はガラス板製造工程におけるガラスリボン表面に、被膜形成ガスを供給することによ つて形成する請求項 12記載の抗菌膜付きガラス板の製造方法。
  14. 14
    [14] 前記被膜形成ガスが、チタン含有化合物、窒素含有化合物および酸化性ガスを含 む請求項 13に記載の抗菌膜付きガラス板の製造方法。
  15. 15
    [15] 前記被膜形成ガスが、前記チタン含有ィ匕合物と前記窒素含有ィ匕合物との化学反 応を抑制する反応抑制剤をさらに含む請求項 14に記載の抗菌膜付きガラス板の製 造方法。
  16. 16
    [16] 前記窒素含有ィ匕合物が、アンモニアである請求項 14に記載の抗菌膜付きガラス板 の製造方法。
  17. 17
    [17] 前記酸ィ匕性ガスが、酸素である請求項 14に記載の抗菌膜付きガラス板の製造方 法。
  18. 18
    [18] 前記被覆形成ガス中における、窒素含有化合物に対する酸化性ガスのモル比が、 0. 05以上である請求項 14に記載の抗菌膜付きガラス板の製造方法。
  19. 19
    [19] 前記反応抑制剤が、塩ィ匕水素である請求項 15に記載の抗菌膜付きガラス板の製 造方法。
  20. 20
    [20] 前記熱分解法が、フロート法によるガラスの製造工程における、熔融状態のガラスリ ボンを板状に成形するためのバス内で行う CVD法である請求項 12に記載の抗菌膜 付きガラス板の製造方法。
  21. 21
    [21] 請求項 1に記載の抗菌膜付きガラス板を有する、建築物のガラス窓。
  22. 22
    [22] 請求項 1に記載の抗菌膜付きガラス板を有する、建築物内のガラス間仕切り。
  23. 23
    [23] 請求項 1に記載の抗菌膜付きガラス板を有する、家具。
  24. 24
    [24] 請求項 1に記載の抗菌膜付きガラス板を有する、輸送機械のガラス窓。 [25] 請求項 1に記載の抗菌膜付きガラス板を有する、情報表示用ガラスパネル。
Independent claims24
